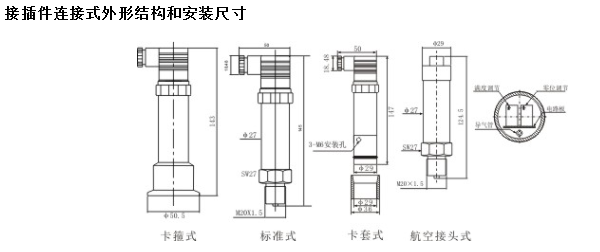

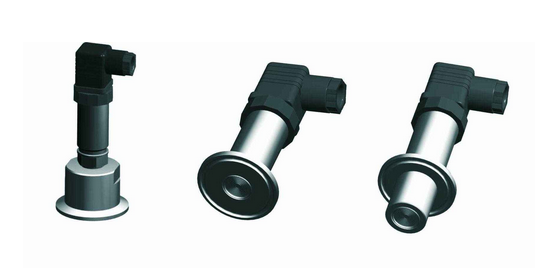

小型压力变送器常见的几种外形结构

随着石油化工等工业的快速发展，对压力变送器这款产品的要求也日益严谨，今天给大家介绍一款具有国际先进水平的小型化压力变送器，也叫作小巧型压力变送器，俗称棒状

精小型压力变送器以其优良的可靠性，广泛的适用性,产品的灵活性和多样性，广泛应用于航空、航天、石油、化工、冶金、电力、水利等工业过程现场压力测量和控制。

主要特点

·量程覆盖范围宽。
·全不锈钢结构，压力接口形式多样，具有齐平膜片、钽膜片等多种形式。防护等级IP65。
·输出信号形式多样，现场可调校，现场可显示。
·反极性保护和瞬间过电流过压保护，符合EMI防护要求。
·防爆型产品符合GB3836.4标准的ExiaⅡCT6要求。

工作原理

该产品采用带不锈钢隔离膜片的OEM压力传感器作为信号测量元件、并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号。整个产品经过了元器件、半成品的严格测试及老化筛选，性能稳定可靠。
技术参数
测量范围 -0.1～0—0.01～60MPa
过 载 1.5倍满量程压力
压力类型 表压或绝压或密封参考压力
精 确 度    典型：±0.25%FS； 最大：±0.5%FS（包括非线性、迟滞和重复性）
长期稳定性 典型：±0.1%FS； 最大：±0.2%FS
零点温度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa)
满度温度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa)
允许温度 ·正常工作温度 -20～70℃
·膜片 -20℃～80℃(短时可达130℃)
·贮存温度 -20℃～80℃
·高低温型 -65℃～150℃ 10℃～200℃ 10℃～350℃
供电电源 (12.5～36)V DC
输出信号 (4～20)mA DC
传输方式 二线制
外壳防护 电缆线和接插件连接均为IP65
电气连接 进口防爆插头座或电缆1.5米
壳 体 不锈钢 1Cr18Ni9Ti O型圈：氟橡胶、丁腈橡胶
膜 片 不锈钢 316L

应用：

1、制冷压力

2、水资源管理

3、静电压缩机系统

4、压力仪器，过程控制

5、气体压缩与存储

6、天然气发动机压力

7、油田SCADA系统承压设备

8、试验台包括**燃油压力

9、氧压测量（316L SS）

10、 氢燃料（316L）



25℃（77℉）的性能：

精度 <±0.25%BFSL

<±0.5% BFSL for 7500 和 10000 PSI

稳定性（一年） ±0.25%FS，typ

压力限制 2倍标称压力

破坏压力 5倍标称压力或20000PSI（取其数值较小者）

使用寿命 >100万次满压测量

精度包括：非线性、迟滞、和非重复性



电气参数：

输出信号 4-20mA 1-5VDC,1-6VDC 0-50mV 0.5-4.5V 比例

供电电源 10-28VDC 10-28VDC 5VDC,typ 5VDC reg

输出阻抗 〉10K Ohms 〈100 Ohs,否minal 1100 Ohms,否minal〈100 Ohms,否minal

耗电量 20mA typ 5mA typical 〈5mA 5mA typical

频带宽 （-3Db）:DC to 250HZ （-3Db）:DC to 1kHZ （-3Db）:DC to 5kHZ （-3Db）:DC to 1kHZ

输出讯噪 - <2mV RMS - <2mV RMS

零点偏差 <±1%of FS <±1%of FS <±2%of FS <±1%of FS

满量程偏差 <±2%of FS <±1.5%of FS <±2%of FS <±1.5%of FS

输出负载 0-800 Ohms@10-28VDC 10k Ohms, Min >1M Ohms 10k Ohms, Min

反向保护 Yes Yes - Yes
