高温平膜压力变送器的应用和特点

文章出处:人气:7发表时间:2019-2-28 7:12:20

高温平膜压力变送器的应用和特点:

本系列平面膜型压力变送器弹性体采用进口材质、膜片隔离工艺、测试头无引压孔,测量过程中不存在粘稠介质堵塞的情况,一体化结构设计。 广泛适用于化工涂料、油漆、泥浆、沥青、原油等粘稠介质的压力测量与控制。 产品概述及特点:
   A、采用进口电阻应变计或扩散硅感压芯片;
   B、先进的制造工艺,具有零点、满量程补偿,温度补偿;
   C、高精度和高稳定性放大集成电路;
   D、隔离膜片设计,一体化结构设计、抗冲击、耐疲劳、可靠性高;
   E、平面膜连接方式,防止介质堵塞;
   F、输出信号多样化(通用的模拟量输出、数字RS485/RS232输出、GPRS无线传输);
   G、结构小,外径zui小可达26mm;
   H、可直接配套就地显示表头(输出为4~20mA二线制)
产品应用:
   A、化工涂料、油漆、泥浆、沥青、原油等粘稠性液体压力测量;
   B、带有颗粒、杂质的气压测量;
   C、熔体压力测量;

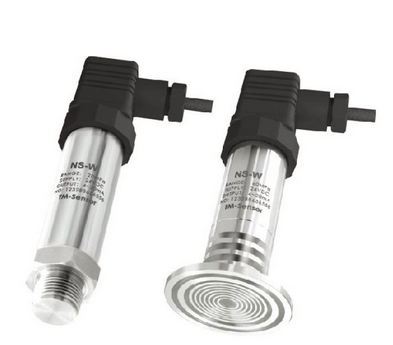

高温平膜压力变送器的应用和特点

一、仪表简介:
高温平膜型压力变送器满足药品生产质量规范GMP的要求,适宜卫生级系统,在此类系统中,介质不可与仪表测量系统相接触。隔膜密封不会产生死角或无法排空的区域,此类仪表具有拆装快捷方便,不易污染,便于清洗,外形美观,技术性能安全可靠等优点,可广泛应用于制药,食品,饮料,制酪,水处理等行业。仪表除就地指示压力值外,还能连续输出与压力值成线性的4-20mA直流信号,可与XM系列数显控制仪表配合应用,组成显示。

二、工作原理:
高温平膜型压力变送器采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥,用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时,电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源,就会产生一个直流电压信号的输出。经过二次转换线路,实现两线制4~20MA输出。

三、应用范围:
高温平膜型压力变送器为一体化全不锈钢平面膜结构,专为食品、医疗、制药等卫生行业设计。传感器平面膜结构防止了结垢、不卫生及粘稠液体堵塞等问题。广泛应用于食品、制药、酿酒等过程控制领域。其行业应用如以下几点:
1、食品卫生行业;
2、造纸行业;
3、污水液位测量;
4、饮料罐液位测量;
5、管道液位测量;
6、医药及生物制品加工。
四、独特优势:
1.快装卡盘式:该形式产品采取医药食品等行业通用的“快卡"连接形式,通用性好,互换性强。
2.啤酒专用型:转为啤酒行业设计,增设加长冷凝装置,可有效地防止低温结露。
3.压旋式:采用螺母内螺纹压旋式过程连接,便于拆装和清洗。
4.旋入式:采用外螺纹旋入式过程连接。
5.法兰式:采用平法兰式过程连接。
6.标准式:本产品是为符合医药行业中的美国FDA医药标准专门设计制造的新一代变送器。通体为不锈钢材质。其采取螺纹旋入式的底部安装形式,并为客户配带专用卫生级材质安装底座,可与罐体底部紧密齐平安装,实现真正意义上的卫生无死角。
五、性能指标:
1、清洁平面型隔离膜片,符合国际3A卫生标;
2、采用陶瓷电容压力传感器或扩散硅压力传感器;
3、量程:0-4KPa~35MPa;
4、电源:15-36VDC;
5、温度漂移:0.02%FS/°C;
6、精度:0.25%;
7、外壳防护:IP65;
8、电气连接:电缆式\霍斯曼接头\2088壳体\防水盒式可选;
9、温度:电子线路板工作在 -40~85℃;敏感元件工作在 -40~104℃;储存温度 -40~85℃;带数字显示 -25~65℃(正常运行);-40~85℃(无损坏);
10、相对湿度:0~95%;
11、稳定性:zui大量程范围的±0.25%/6个月;
12、振动影响:在任意轴向上,频率为200Hz,误差为zui大量程范围的±0.05%/g;
13、负载影响:只要输入变送器的电压高于12V,在负载工作区内无负载影响;
14、安装位置影响:zui大可产生不大于0.25kPa的零位误差,可通过校正消除这个误差,对量程无影响;测量本体相对法兰转动无影响。
六、结构特性:
1、壳体材料:SUS304;
2、膜片材料:SUS316L,陶瓷;
3、接 口:1?″英制螺纹,DN活接及法兰连接;
4、引线方式:航空插头、Hirschmann接头;
5、防护等级:IP65。

七、使用时注意事项:
1、隔膜压力变送器冬季发生冰冻时,按装在室外的变送器必需采取防冻措施,避免引压口内的液体因结冰体积膨胀,导至传感器损坏。
2、接线时,将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽,以防雨水等通过电缆渗漏进变送器壳体内。
3、在测量气体的压力时,取压口要开在流程管道的顶端,且卫生型变送器也要安装在流程管道的上部以便让沉积的液体快速注入到流程管道中。
4、卫生型压力变送器的测量蒸汽或其它高温介质时,需接加缓冲管(盘管)等冷凝器,不应使变送器的工作温度超过极限。
5、注意传感器的导压管要安装在温度波动小的地方。
6、测量液体压力时,卫生型压力变送器的安装位置应避免液体的冲击(就是水锤现象),以免传感器过压损坏。
7、在测量液体压力时,取压口应开在流程管道侧面,以避免沉淀积渣。
8、要防止卫生型压力变送器与腐蚀性或过热的介质接触,还要防止渣滓在导管内沉积。
