压力变送器是在自动化仪表控制过程中不可缺少的检测部件，其用途是将物理量检测出来并转换为相应的电量传输到显示仪表中进行监视和控制。压力变送器应按照规定的要求合理的选择测压点，采用正确的安装方式进行施工，对在安装过程中出现的技术问题应进行正确的判断与解决。

1、前言

        压力是重要的工业参数之一 , 正确测量和控制压力对保证生产工艺过程的安全性和经济性有重要意义。压力及差压的测量还广泛地应用在流量和液位的测量中。压力变送器的任务是将检测出来的非电量（物理量）大小转换为相应的电信号，传输到显示仪表中进行监视和控制。

        20 世纪 80 年代中末期，国内开始引进国外生产的压力变送器，主要是非智能的，在选购变送器时，要根据生产工艺过程的不同压力检测点的压力，来选择不同压力变送器的量程，由于被测压力点数量多，订货时所定压力变送器的规格多，同时在备件上造成很大的资金积压。由于早期的压力变送器没有微处理器进行各种性能的补偿，容易受到环境的影响，造成仪表的漂移和测量不准确。

        美国霍尼韦尔（HONEYWELL）公司于 1983 年独家率先向全世界推出智能化现场仪表 ST3000 100 系列全智能压力变送器，这是对传统现场仪表的一次深刻变革！它为工业自动化仪表及其系统应用，向更高层次的发展奠定了基础，全智能变送器的问世，开创了现场仪表的新纪元。

        美国霍尼韦尔公司在 92 年 4 月向中国推出了 ST3000/900 系列全智能变送器，它具有数字式全智能变送器的全部优越性能，而价格接近传统模拟式常规变送器。1997 年底，霍尼韦尔公司又推出可测高温的压力变送器，现场环境温度最高可达150℃。通过使用专用的手操器，可以对运行中的变送器进行零点、量程、变送器的工作温度、使用单位等很多参数的监测和修改，非常的方便。20 世纪 90 年代中末期，引进的压力变送器的几乎是数字式全智

能变送器，在此基础上，国内有不少厂家与国外的公司合作，生产智能仪表。

 2、智能型压力变送器

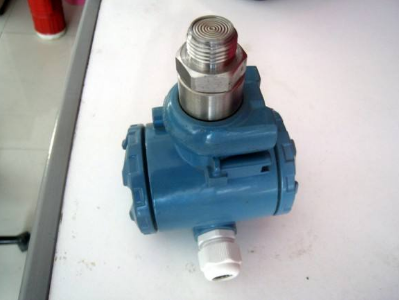

        智能型压力或差压变送器是在普通压力或差压传感器的基础上增加微处理器电路而形成的智能检测仪表，压力或差压变送器的精度为0.1 级，量程范围为 100：1 或 50:1，时间常数在 0 ～ 36s 可调，仪表的电压范围为 15 ～ 36VDC，正常工作电压为 24VDC，两线制仪表，输出电流 4 ～ 20mA，一般使用 HART 通讯协议。压力及差压变送器外形如图 2-1 和图 2-2 所示。

        智能型压力变送器不仅能输出电流信号，还在电流信号的的基础上传输双向数字通讯信号。模拟、数字两种信号方式同时使用一对电缆，通过手持操作器，可以非常方便地对 1500m 之内的现场变送器进行各种工作参数的设定、量程调整以及向变送器加入信息数据。智能型压力变送器具有自修正、自补偿、自诊断及错误方式告警等多种功能，大大提高了变送器的精确度，简化了调整、校准与维护过程，通过通讯使变送器与计算机控制系统直接组态。

产品详细介绍

测量原理：

压力传感器深入或接触被测量液体时，将受到的介质压力P与被测量液体的液位的高度h成正比例，且线性度很高：

即：P=ρgh  其中：

ρ：被测量介质的密度（kg/m3）

g：当地的重力加速度（m/s2）

h：被测量液体的高度（m）

对于一定的被测量介质和同一个地点，ρ和g均为常数。很容易得到：

h=P/(ρg)

上面的表达式就是物位变送器工作原理中的核心公式。

通过安装在容器底部的变送器探头（上面装有传感器）检测到和液位高度成正比的压力并转换成电信号，传输到储液容器上的转换单元，通过转化把这种和液位高度相关的电信号变成4~20mA的标准信号并输出。

应用范围：

本产品采用罗斯蒙特公司的底板和芯片制成的高性能产品，具有可靠的性能和优良的测量水平。一般适用于水基介质、原油或其他液位物位的测量。

当使用浸入法测量并控制液位时，使用标准输出信号的液位变送器是很方便的：可以与数控仪表直接联用，而且具有互换性。

一体化的液位变送器是将液位传感器和信号变送器单元组装在同一水密封壳体内，它的优点是使用方便，抗干扰好；缺点是零位无法调节，零位时漂会叠加到总精度中。

分体式的液位变送器是将液位传感器投入或者插入液体中，变送电路单元装载另一仪表壳体——仪表盒或工业变送器防爆壳体中，两者之间使用专门带有通气导管的电缆相连接。其优点是：零位和灵敏度均可调节，且安装方法灵活方便，特别适用于耐腐蚀型、插入安装型、耐介质磨损型、介质中多杂质容易阻塞型以及精度要求高于0.15%的液位控制。

主要性能参数：正常工作条件：

环境温度：-20～80℃；

相对湿度：5%～100%（包括直接湿）；

环境压力：86kPa～108 kPa；

标准量程：0～10、25、50、100、150、200、250、300kPa甚至更高。一般不超过200mH2O；

供电电源：一般工作电源为24VDC；

工作温度：-40℃～+85℃（电子电路部分）、-40℃～+100℃（传感元件）；

信号输出：4～20mA/HART通讯协议；

精度：优于±0.25%FS；

温度影响：零点误差为±0.5%/56℃（在大量程）、±3.0%/56℃（在小量程）；

安装位置影响：大可以产生0.24Kpa的零点误差（但可以校正而不影响量程）；

电气接口：M20×1.5

防爆认证：隔爆型 :EXd Ⅱ BT4、5、6   本安型：EXid Ⅱ CT4、5、6

防护等级：IP65；

订货需知：

为了能更好的为您提供服务，请您根据您的实际情况，参照选型说明（未尽事项，请来电咨询），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。

按设计和使用要求未能选出适当的仪表时，请提出问题和要求，我们的专业人员将协助您选型或为您设计制造特殊的产品，请至少提供下列资料：工作压力、工作温度、介质名称、对材料的要求等。
