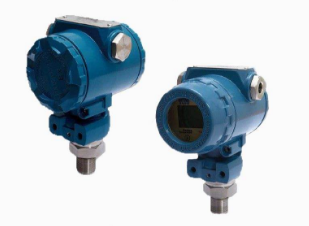

导读：关于电子血压计中的压力变送器。压力变送器一般有电容式的和压阻式的。

电容式的利用两片金属间的电容变化来对应压力值，

压阻式利用电阻值变化来对应压力值。

压电变送器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。其中石英（二氧化硅）是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失（这个高温就是所谓的“居里点”）。由于随着应力的变化电场变化微小（也就说压电系数比较低），所以石英逐渐被其他的压电晶体所替代。而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。磷酸二氢胺属于人造晶体，能够承受高温和相当高的湿度，所以

已经得到了广泛的应用。

压电变送器主要应用在加速度、压力和力等的测量中。压电式加速度变送器是一种常用的加速度计。它具有结构简单、体积小、重量轻、使用寿命长等优异的特点。压电式加速度变送器在飞机、汽车、船舶、桥梁和建筑的振动和冲击测量中已经得到了广泛的应用，特别是航空和宇航领域中更有它的特殊地位。压电式变送器也可以用来测量发动机内部燃烧压力的测量与真空度的测量。也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。它既可以用来测量大的压力，也可以用来测量微小的压力。

压电式变送器也广泛应用在生物医学测量中，比如说心室导管式微音器就是由压电变送器制成的，因为测量动态压力是如此普遍，所以压电变送器的应用就非常广。 压力变送器一般有电容式的和压阻式的。电容式的利用两片金属间的电容变化来对应压力值，压阻式利用电阻值变化来对应压力值。 力敏元件及变送器的分类 能感受力并按一定规律将其转换成可用输出信号的器件或装置称为力敏变送器。通常由力敏元件及转换元件组成。力敏元件是指力敏变送器中能感受(或响应)力的元件；转换元件是指力敏变送器中能将力敏元件感受的力转换成适于传输和测量信号的元件。 力包括重力、拉力、压力、力矩、压强等物理量。力敏元件及变送器广泛用于各工业生产部门和科学实验研究。 多数情况下，变送器的输出采用电量的形式(电流、电压、电阻、电脉冲等)，但是要把力变换成电量有时并不那么容易。以压电变送器为例，压电元件能把力直接变成电量，但由于元件分散性大，绝缘阻抗有限，测量小力值困难，因而使用时受到一定的限制。现在一般先通过弹性元件，力先作用在弹性元件上，弹性元件再作用在压电元件上，变换成电量。即需进行两级变换。力首先变换成弹性元件的形变，然后把弹性元件的形变变换成压电元件的形变，从而得到电量。这种变送器中，弹性元件是力敏元件，压电元件实际是转换元件。但由于它能感受由弹性元件传递给它的力，所以也是力敏元件。且这类变送器的特性主要由压电元件决定，所以通常认为这类变送器中的力敏元件是压电元件。这种情况不仅在压电式力变送器中存在，还有些别的力变送器中也有类似的情况，如应变式力变送器中通常总是以应变片作为力敏元件来研究，而不是以其中的弹性元件来代表的。 有的力敏元件，如应变片，虽然也作为商品单独出售，但实际使用时往往将其组装成变送器或变送器出售(输出为规定的标准信号的变送器称为变送器)。多数情况下，力敏变送器中采用两级或两级以上的变换，第一级变换几乎都用弹性元件。这种情况一方面使力敏变送器的结构变得复杂，但另一方面也增加了变送器设计的自由度。 力敏元件及变送器品种规格繁多，可以按不同的方法进行分类，如按被测量进行分类：力变送器（包括：荷重变送器、拉力变送器、扭矩变送器）、压力变送器（表压变送器、绝压变送器、密封压力变送器）、差压变送器、液位变送器。 这种分类便于使用单位了解、选用所需的变送器，但每种变送器中，由于工作原理不同，又分成许多品种。如压力变送器有力平衡式、应变式、压阻式、压电式、电容式、电感式、振弦式等等，每一种还可细分，如电容式包括金属膜片型、陶瓷(镀金属膜)型、极片位移型、硅电容型等，而液位变送器也可分为力平衡式、应变式、压阻式、压电式、电容式、电感式、振弦式等等完全相同的类型，每一类型也可细分成类似的类型，所以这样分类交叉很多，很繁杂。现在多数场合是按工作原理进行分类：应变式力敏元件及变送器、压阻式力敏元件及变送器、电容式力敏元件及变送器、压电式力敏元件及变送器、电感式力敏元件及变送器、谐振式力敏元件及变送器寸振筒式力敏变送器。　 压力检测的基本方法

根据不同工作原理，压力检测方法可分为如下几种：

(1) 重力平衡方法 这种方法利用一定高度的工作液体产生的重力或砝码的重量与被测压力相平衡的原理，将被测压力转换为液柱高度或平衡砝码的重量来测量。例如液柱式压力计和活塞式压力计。 (2) 弹性力平衡方法 利用弹性元件受压力作用发生弹性变形而产生的弹性力与被测压力相平衡的原理，将压力转换成位移，通过测量弹性元件位移变形的大小测出被测压力。此类压力计有多种类型，可以测量压力、负压、绝对压力和压差，应用最为广泛。 (3) 机械力平衡方法 这种方法是将被测压力经变换元件转换成一个集中力，用外力与之平衡，通过测量平衡时的外力测知被测压力。力平衡式仪表可以达到较高精度，但是结构复杂。 (4) 物性测量方法 利用敏感元件在压力的作用下，其某些物理特性发生与压力成确定关系变化的原理，将被测压力直接转换为各种电量来测量。如应变式、压电式、电容式压力变送器等等。

      在工业和商业应用中，压力是温度升高后第二常见的过程测量。即使在房屋周围，当给轮胎充气或检查锅炉系统的状态时，准确且立即知道压力也很重要。压力表是测量和显示压力的最简单，最直接的方法。当其他压力测量设备（如变送器，变送器和变送器）将压力转换为电信号以发送到控制器，记录仪或其他类型的数据采集设备时，压力表意味着本地显示器，一目了然，灭火器，轮胎，锅炉，压力锅内的压力，或工业环境中的重要过程。本文全面解说全面解说压力表的压力、技术以及选择时需要考虑10个事项。

压力表的压力

      压力定义为在单位面积上施加的力的大小。通常涉及液体和气体，压力是各种应用的关键组成部分，包括依赖于精确压力控制的应用以及基于压力得出其他值（例如深度/水平或流量）的应用。

      压力测量可以在许多单元中进行。最常见的是，我们看到PSI（磅/平方英寸）或棒。其他测量单位包括kg / cm2，inH2O，mmHg，Pa等等。

还有不同类型的压力需要考虑。压力类型是指测量的零参考点。例如：

      表压：压力表以大气压为参考，因此它不包括该压力的影响，使其等于绝对压力减去环境空气压力。密封的变送器可以使用与环境大气温度不同的固定压力。

      绝对压力：压力表以完美的真空为参考，因此它包括大气压力的影响。它等于表压加上大气压。

      差压：压力表包含两个过程连接，用于测量两个压力之间的差异，例如过滤器的每一侧，以测量压降。

压力表技术

      上海自动化仪表四厂压力表是相当简单的设备，尽管在为特定应用选择最佳仪器时需要考虑许多因素。在查看压力表时，最明显的区别是有些是数字的，有些是模拟的。虽然它们具有相同的基本作用，但模拟和数字仪表使用不同的技术并且在不同条件下表现优异。

模拟仪表

      模拟压力表，通常称为机械压力表，使用针指向与测量元件感测的压力相对应的刻度上的数字。模拟压力表随处可见，因为它们提供了一种准确，廉价的选择，不需要电源，也几乎不需要维护。

      模拟仪表可以定制，几乎适合任何应用。它们可以足够精确地用作测试仪表，足够可靠地用于复杂的工艺环境，足够坚固以供工业使用，并且价格低廉，足以用于商业用途。

大多数模拟量表都依赖于以下两种测量原理：

      波登管：带有波登管的仪表是最常用的模拟仪表类型。波登管依赖于弯管在受到压力时趋向于伸直的原理。该管连接到指示装置，以便在表盘上的压力校准刻度上指示由于压力波动引起的细微移动。

波      登管压力表适用于大多数应用，特别是那些涉及中到高压的应用。它们结构简单，价格低廉且易于使用。波登管还具有出色的线性度，精度可达±0.1％，适合精密测量。

      不过，波登管压力表也有局限性。它们缺乏低压下高精度读数的灵敏度，也可能对冲击和振动敏感，并且易受滞后影响。波登管也可以缓慢响应，因此涉及快速压力波动的应用并不理想。此外，与所有模拟量表一样，波登管不能进行绝对压力测量，也不能特别擅长精密测量。

波      纹管：当测量压力范围低于波登管压力表的理想压力范围时，波纹管压力表是一个很好的解决方案。波纹管压力表包含一个弹性元件，可以径向膨胀和收缩，以响应压力变化。内部波纹管连接到指示设备，以便在表盘上的压力校准刻度上指示由于压力波动引起的细微移动。

      波纹管测量仪在低压应用中表现优异，并具有精确测量的准确性和灵敏度。此外，波纹管压力表坚固可靠，滞后和蠕变低。与波登管一样，波纹管压力表对振动和冲击很敏感。

      模拟仪表的普及是有原因的，它们以优惠的价格提供宽范围的精度。虽然它们无法与数字仪表的功能相匹配，但模拟仪表通常具有温度补偿以获得更高的精度，液体填充可抑制指针的移动，多个刻度盘尺寸可提高可视性和空间要求。

数字仪表

      数字压力表使用先进的变送器和微处理器在数字指示器上显示高精度的压力读数。虽然数字仪表通常比模拟仪表更昂贵，但它提供了许多功能，使其成为许多应用的有吸引力的替代品。

数字仪表提供快速，易读的结果。数字仪表不需要计算哈希值来读取压力，而是提供高达0.01或0.001的分辨率，使其成为非常低的压力或小的增量压力变化的理想选择，例如在泄漏测试时发现的那些，这是无法用模拟量规。

数字压力表比模拟量规具有更少的运动部件，使其更可靠。操作简单，它们可以编程用于多个压力单元，并包括用于将结果发送到计算机，数据记录器或其他仪器以进行存储或分析的输出。

大多数数字压力表都依赖于以下两种测量技术之一：

      应变计：应变计变送器依赖于压阻效应，该压阻效应描述半导体或金属（通常为硅，多晶硅薄膜，粘合金属箔，厚膜或溅射薄膜）的电阻率变化 - 当机械应变（压力）为应用。最常见的是，这项技术包括一个带有图案金属应变计的隔膜。压力增加会导致隔膜，随后压力计变形，从而影响其电阻率。测量该变化并将其转换成与压力成比例的电信号。通常，连接应变仪以形成惠斯通电桥电路，以最大化变送器的输出并降低对误差的敏感性。

      压电：压电变送器依靠某些材料（如石英）中的压电效应来测量由于压力而在传感机构上的应变。当施加压力时，变送器上的电荷与力成比例地发展。

选择压力表时需要考虑的事项：

      1、压力的类型和范围是什么？

      2、是否需要输出？如果是这样，哪种类型？

      3、需要什么准确度？

      4、有哪些测量单位？

      5、需要哪个过程连接？

      6、材料兼容性或耐化学性是否有问题？

      7、什么是温度范围？是否需要补偿？

      8、需要什么破裂压力？

      9、是否需要任何机构批准？

      10、首选的拨号尺寸是多少？
