导读：压力变送器与差压变送器的选型

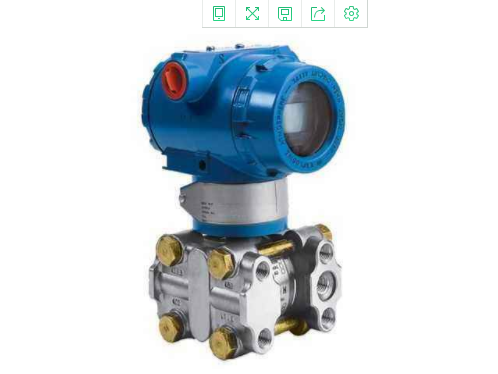

 1、差压变送器的选型

差压变送器根据以下几点选型：

（1） 测量范围、需要的精度及测量功能；

（2） 测量仪表面对的环境，如石油化工的工业环境，有可燃（有毒）和爆炸危险气氛的存在，有较高的环境温度等；

（3） 被测介质的物理化学性质和状态，如强酸、强碱、粘稠、易凝固结晶和气化等工况；

（4） 操作条件的变化，如介质温度、压力、浓度的变化。有时还要考虑到从开车到参数达到正常生产时，气相和液相浓度和密度的变化；

（5） 被测对象容器的结构、形状、尺寸、容器内的设备附件及各种进出口料管口都要考虑，如塔、溶液槽、反应器、锅炉汽包、立罐、球罐等；

（6） 其他要求，如环保及卫生等要求；

（7） 工程仪表选型要有统一的考虑，要求尽可能地减少品种规格，减少备品备件，以利管理；

（8） 工艺专利商的具体要求。

（9） 实际的工艺情况：

① 考虑被测对象是属于哪一类设备。如槽、罐类，槽的容积较小，测量范围不会太大，罐的容积较大，测量范围可能较大；

② 要看介质的物化性质及洁净程度，首选常规的差压式变送器及浮筒式液位变送器，还要对接触介质部分的材质进行选择；

③ 对有些悬浮物、泡沫等介质可用单法兰式差压变送器。有些易析出、易结晶的用插入式双法兰式差压变送器；

④ 对高黏度的介质的液位及高压设备的液位，由于设备无法开孔，可选用放射液位计来测量；

⑤ 除了测量方法上和技术上问题外，还有仪表投资问题。

综上所述，变送器的选型，从技术上要可行，经济上要合理，管理上要方便。

2、压力变送器的选型方法

从物理学角度看，任何一个物体上受到的压力都应包括大气压力和被测介质的压力（一般称为表压）两部分。作用在被测物体上这两部分压力总和称为绝对压力。

P绝=P表 大气压

测量绝对压力的仪表称为绝压表。对于普通的工业压力表测量的都是表压值，也就是绝对压力与大气压的压差值。当绝对压力大于大气压值时测得的表压值为正值，称为正表压；当绝对压力小于大气压值时测得的表压值为负值，称为负表压，即真空度。测量真空度的仪表称为真空表。

① 为了保证压力测量精度，zui小压力测量值应高于压力表测量量程的1/3；

② 对需远距离测量或测量精度要求较高的场合，应选择压力传感器或压力变送器；

③ 在测量精度要求不高时，可选择电阻或电感式、霍尔效应式远传压力表；

④ 气动基地式压力指示调节器适宜作就地压力指示调节；

⑤ 压力变送器、压力开关应根据安装场所防爆要求合理选择.

3、压力表的选型

（1） 量程选择

在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍；
在测脉动压力时，一般压力表最大大量程选择接近或大于正常压力测量值的2倍；
在测机泵出口压力时，一般压力表最大量程选择接近机泵出口zui大压力值；
在测高压压力时，一般压力表最大量程选择应大于zui大压力测量值的1.7倍；
为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。
（2） 型式选择

测压#gt;0.4MPa时，可选用弹簧管压力表；
测压#lt;0.04MPa时，可选用波纹管和膜盒压力表；
测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置；
测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈；
脉动压力测量应附加阻尼器或耐震压力表；
测含有粉尘气体时应设置除尘器；
测含有液体的气体压力时应设置气液分离器；
测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表；
高压压力表（大于10MPa）应有泄压安全设施。
