导读:压力变送器、差压变送器的选型
顾名思义,所谓变送器就是将传感器所测量得到的物理信号转化为可以为控制器识别的信号,具体就是将将传感器输入的非电量转换成电信号同时放大以便供远方测量和控制的信号源的转换器,比如标准的4-20mA工业远传信号,传感器和变送器协同作用构成自动控制的监测信号源。不同的物理量需要不同的传感器和相应的变送器。变送器的种类有很多种,用在工控仪表上面的变送器主要有温度变送器、压力变送器、流量变送器、电流变送器、电压变送器等等。
在诸类仪表中,变送器的应用广泛、普遍,变送器大体分为压力变送器和差压变送器。变送器常用来测量压力、差压、真空、液位、流量和密度等。变送器有两线制和四线制之分,两线制变送器尤多;有智能和非智能之分,智能变送器渐多;有气动和电动之分,电动变送器居多;压力变送器和差压变送器单从名词上讲测量的是压力和两个压力的差,但它们间接测量的参数是有很多的。如压力变送器,除测量压力外,它还可以测量设备内的液位。在常压容器测量液位时,需用一台压变即可。当测量受压容器液位时,可用两台压变,即测量下限一台,测量上限一台,它们的输出信号可进行减法运算,即可测出液位,一般选用差压变送器。在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。压力变送器的测量范围可以做的很宽,从绝压0开始可以到100MPa(一般情况)。
按应用场合有本安型和隔爆型之分;按应用工况变送器的主要种类如下:
低(微)压/低差压变送器;
中压/中差压变送器;
高压/高差压变送器;
绝压/真空/负压差压变送器;
高温/压力、差压变送器;
耐腐蚀/压力、差压变送器;
易结晶/压力、差压变送器。
变送器的选型通常根据安装条件、环境条件、仪表性能、经济性和应用介质等方面考虑。实际运用中分为直接测量和间接测量;其用途有过程测量、过程控制和装置联锁。常见的变送器有普通压力变送器、差压变送器、单法兰变送器、双法兰变送器、插入式法兰变送器等。

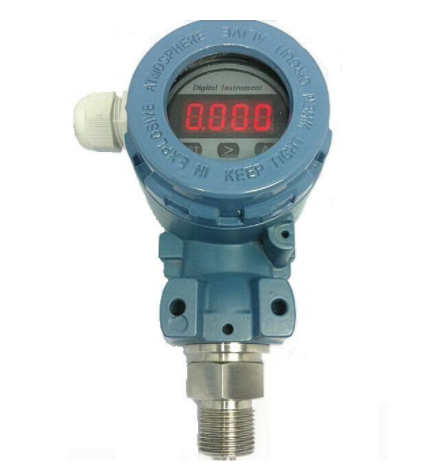

1、压力变送器的选型方法
从物理学角度看,任何一个物体上受到的压力都应包括大气压力和被测介质的压力(一般称为表压)两部分。作用在被测物体上这两部分压力总和称为绝对压力。
P绝=P表 大气压
测量绝对压力的仪表称为绝压表。对于普通的工业压力表测量的都是表压值,也就是绝对压力与大气压的压差值。当绝对压力大于大气压值时测得的表压值为正值,称为正表压;当绝对压力小于大气压值时测得的表压值为负值,称为负表压,即真空度。测量真空度的仪表称为真空表。
① 为了保证压力测量精度,zui小压力测量值应高于压力表测量量程的1/3;
② 对需远距离测量或测量精度要求较高的场合,应选择压力传感器或压力变送器;
③ 在测量精度要求不高时,可选择电阻或电感式、霍尔效应式远传压力表;
④ 气动基地式压力指示调节器适宜作就地压力指示调节;
⑤ 压力变送器、压力开关应根据安装场所防爆要求合理选择。
2、差压变送器的选型
差压变送器根据以下几点选型:
(1) 测量范围、需要的精度及测量功能;
(2) 测量仪表面对的环境,如石油化工的工业环境,有可燃(有毒)和爆炸危险气氛的存在,有较高的环境温度等;
(3) 被测介质的物理化学性质和状态,如强酸、强碱、粘稠、易凝固结晶和气化等工况;
(4) 操作条件的变化,如介质温度、压力、浓度的变化。有时还要考虑到从开车到参数达到正常生产时,气相和液相浓度和密度的变化;
(5) 被测对象容器的结构、形状、尺寸、容器内的设备附件及各种进出口料管口都要考虑,如塔、溶液槽、反应器、锅炉汽包、立罐、球罐等;
(6) 其他要求,如环保及卫生等要求;
(7) 工程仪表选型要有统一的考虑,要求尽可能地减少品种规格,减少备品备件,以利管理;
(8) 工艺专利商的具体要求。
(9) 实际的工艺情况:
① 考虑被测对象是属于哪一类设备。如槽、罐类,槽的容积较小,测量范围不会太大,罐的容积较大,测量范围可能较大;
② 要看介质的物化性质及洁净程度,首选常规的差压式变送器及浮筒式液位变送器,还要对接触介质部分的材质进行选择;
③ 对有些悬浮物、泡沫等介质可用单法兰式差压变送器。有些易析出、易结晶的用插入式双法兰式差压变送器;
④ 对高黏度的介质的液位及高压设备的液位,由于设备无法开孔,可选用放射液位计来测量;
⑤ 除了测量方法上和技术上问题外,还有仪表投资问题。
综上所述,变送器的选型,从技术上要可行,经济上要合理,管理上要方便
