1151压力变送器的特点有哪些?

文章出处:人气:2发表时间:2019-2-27 22:17:54

1151压力变送器的特点有哪些?

1151型变送器具有非常丰富的品种,这些品种可以精确地测量微差压至大差压、低压力至高压力、液位、真空度和比重。配合节流装置还可以测量流量,不采用开方器。

法兰式液位变送器,有平法兰和插入式法兰;安装法兰有3#和4#、150#(工作压力为1.89Mpa)和300#(工作压力为4.95Mpa)四种组合可供组合可供用户选用。接液材料除316不锈钢之外,还有哈氏合金、蒙耐尔和钽,可使用于腐蚀性介质中。

采用金属密封的δ室作为感测元件,使变送器消除机械方式传递力时抗冲击和振动差的问题;消除外部应力和扭矩引起的误差,保证变送器具有较高的稳定性能,同时减小静压(13.79Mpa~31.0Mpa)引起的误差;由于各品种采用大致相同外型尺寸的δ室,使1151整个系列从测量0.12Mpa的微差压型到测量41.37Mpa的压力型,都具有大致相同的外型和重量。

1151型变送器设计精巧,具有防爆和全天候结构。安装、使用和调校都很方便且简单。接线端子和放大线路放置在上部的可密闭的电气腔室中,且彼此相互隔开。所以现场接线时,放大器仍在密封状态下工作。放大线路有反极性保护,防止由于接错而损坏变送器。1151工作时的容积变化量小于0.16毫升,可防止被测介质液柱过大变化,因而可不需为补偿容积变化量而增置冷凝器或液位筒。采用钽、哈氏合金(Hasloy)和蒙乃尔(Monel)合金等防腐性材料,以适应腐蚀性介质的测量。采用集成电路


1151压力变送器的特点有哪些?

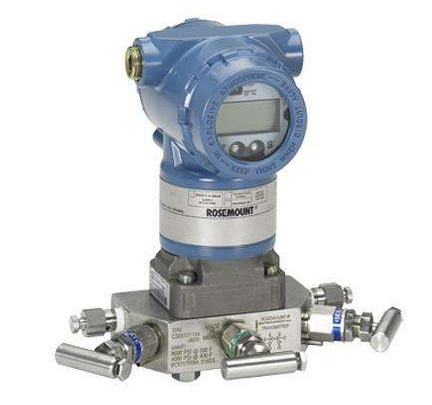

1151AP压力变送器厂家,价格,说明书,图片,参数,选型,安装工作原理
被测介质的压力通过δ室的隔离膜片(LT和带1199的DP/GP远传变送器则是被测压力先经过一次隔离膜片和充满硅油或氟油的全密封的毛细管系统再被传到δ室的隔离膜片)和其中的灌充油传到中心的测量膜片上。除AP型压力变送器,其测量膜片的另一侧是真空基准点外,其它品种的测量膜片的另一侧不是大气压力,是被测差压的低压侧。测量膜片是一种预张紧的弹性元件,其位移与被测介质的压力成正比,大的位移只有0.10mm,测量膜片的位置由它两侧的电容固定极板检测出来。测量膜片和两电容固定极板的差动电容被放大电路线性地转换成4~20mADC的二线制电流信号。

技术参数

    ◆超级的测量性能,用于压力、差压、液位、流量测量精度高:数字精度+(-)0.05%;模拟精度+(-)0.5%~+(-)0.1%F.S
    ◆量程、零点外部连续可调,量程比100:1
    ◆正迁移可达500%、负迁移可达600%
    ◆稳定性能好,稳定性:0.25% 60个月
    ◆耐过压
    ◆固体传感器设计
    ◆全系列统一结构、互换性强
    ◆接触介质的膜片材料可选
    ◆低压浇铸铝合金壳体
    ◆测量速率:0.2S
    ◆小型化(2.4kg)全不锈钢法兰,易于安装
    ◆过程连接与其它产品兼容,实现最佳测量
    ◆采用16位计算机的智能变送器
    ◆标准4-20mA,带有基于HART协议的数字信号,远程操控
    ◆支持向现场总线与基于现场控制的技术的升级
     2.技术参数:
    ◆使用对象 :液体、气体;和蒸汽
    ◆供电电压 : 12~36V DC,标准值24VDC
    ◆输出信号 : 4~20mADC; (特殊可为四线制 220V AC供电 0-10mA DC 输出)
    ◆环境温度 : -25~70℃ (一般变送器), -15~70℃ (带现场指示器)
    ◆测量温度 :-40-104℃,法兰灌充硅油-40-104℃,灌充高温硅油15-315℃
    ◆储藏温度 : -40~100℃
    ◆相对温度 :0-100%RH
    ◆防护等级 :dⅡBT4 iaⅡCT5
    ◆电源影响 :小于输出范围的 ±0.005%/V
    ◆振动影响 :在任何方向上振动 200Hz ,引起的误差为最大范围的 0.05%/g(微差压为0.25%/g)
    ◆安装位置影响:当工作膜片未垂直安装时,可能产生不大于 0.24Pa 的零位误差,误差可通过调整零位来消除,对量程无影响;
    ◆稳定性 :六个月内不超过变送器的精度;
    ◆指示器 :现场输出指示器有电流表,线性指示 0~100%;3-1/2位LCD 液晶显示 量程和零位 :外部连续可调;
    ◆正负迁移 :差压变送器:最大正迁移量为 500% ,最大负迁移量为 600%
    ◆材料 隔离膜片 : 316L不锈钢,哈式合金-C ,蒙耐尔合金,钽
     排气/排液阀 : 316L不锈钢,哈式合金-C, 蒙耐尔合金
     法兰和接头 : 316L不锈钢,哈式合金-C ,蒙耐尔合金
     "O" 型圈 :氟橡胶
     灌充液 :硅油 惰性油
     螺栓 : 316L 不锈钢
     电子壳体 :低铜铝合金
    3.产品选型:
    1151DP差压变送器 说 明
    量程范围 2 0~0.125-1.5KPa
    3 0~1.3-7.5KPa
    4 0~6.2-37.4 KPa
    5 0~31.1-186.8 KPa
    6 0~117-690 KPa
    7 0~345-2068 KPa
    8 0~1170-6890 KPa
    9 0~3450-20680 KPa
    0 0~6890-41370 KPa
    输出 E 4-20mADC
    F 智能式Hart协议
    J 4-20mADC为输入压力平方根
    接液零件材料 法兰接头 排气/排气阀 隔离膜片 灌充液体
    22 316不锈钢 316不锈钢 316不锈钢 硅油
    23 316不锈钢 316不锈钢 哈氏合金C 硅油
