BP800/BP801 变送器使用说明书

文章出处:人气:2发表时间:2019-2-22 15:41:33

 BP800系列变送器主要由测压元件传感器(也称作压力传感器)、测量电路和过程连接件三部分组成。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等), 以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

BP800/BP801 变送器使用说明书技术指标:

测量范围:-0.1~60MPa             精度:0.2 、0.5级            介质温度:0~70℃(高温需要定制)

输出信号:二线制4~20mADC         电压:标准24VDC              负载能力:0-500Ω

不灵敏区:≤±1.0[%]FS            防护等级:IP68

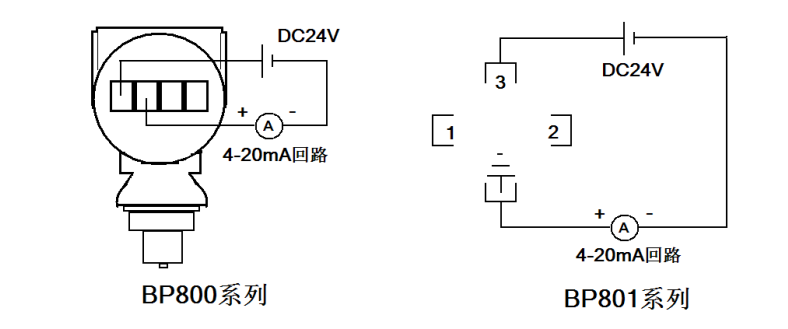

BP800/BP801 变送器使用说明书

调零位和调满度

用户在对变送器有重新检测的需求且具备检验设备的时候,可按以下步骤实施检验及调整。

打开接线盒可看到电路板上调零电位器Z及调满电位器S。接好24VDC标准电源,接进能测量4-20mADC的标准电流表(精度0.2级以上)即可进行调整。具体步骤如下:

1 零点调节: 变送器置于零点压力下,调节零位电位器,使输出电流为4mA。

2 满度调节: 变送器置于满点压力下,调节满度电位器,使输出电流为20mA。

3 反复1、2次步骤直到符合要求。
