导读：压力变送器调试方法？对压力变送器校准，实际需要对压力变送器的输入和输出一起调试，包括对(变送器的输入压力、A/D转换电路、环路电流输出电路)才称得上是真正意义上的校准。而并不是只对压力变送器的量程进行修改。

真正的压力变送器校准是需要用到一台标准压力源输入变送器的。因为不使用标准器而调量程(LRV、URV)不是校准，忽略输入部分来进行输出调节不是正确的校准。再者压力、差压检测部件与A/D转换电路、电流输出的关系并不对等，校准的目的就是找准三者的变化关系。正确校准压力变送器的步骤：

　　标准压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表(电压表)、HART手操器接入压力变送器输出电路中，通电预热后开始校准。差压变送器的正、负压室都有排气、排液阀或旋塞；为我们现场校准差压变送器提供了方便，也就是说不用拆除导压管就可校准差压变送器。对差压变送器进行校准时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞；而负压室则保持旋松状态，使其通大气。

　　先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA，在现场调校讲的是快，在此介绍零点、量程的快速调校法。调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1/5，即量程向上调整1mA，零点将向上移动约0.2mA，反之亦然。

　　用上述的常规方法对智能变送器进行校准是不行的，因为这是由HART变送器结构原理所决定了。因为智能压力变送器在输入压力源和产生的4-20mA电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。因此调校与常规方法有所区别。

　　实际上厂家绍兴中仪对智能压力变送器的校准也是有说明的，如ABB的变送器，对校准就有:“设定量程”、“重定量程”、“微调”之分。其中“设定量程”操作主要是通过LRV、URV的数字设定来完成配置工作，而“重定量程”操作则要求将压力变送器连接到标准压力源上，通过一系列指令引导，由压力变送器直接感应实际压力并对数值进行设置。而量程的初始、最终设置直接取决于真实的压力输入值。但要看到尽管压力变送器的模拟输出与所用的输入值关系正确，但过程值的数字读数显示的数值会略有不同，这可通过微调项来进行校准。由于各部分既要单独调校又必需要联调，因此实际校准时可按以下步骤进行：HART手操器可选用绍兴中仪HART375手操器。

1、先做一次4-20mA微调，用以校正压力变送器内部的D/A转换器，由于其不涉及传感部件，无需外部压力信号源。

2、再做一次全程微调，使4-20mA、数字读数与实际施加的压力信号相吻合，因此需要压力信号源。

3、最后做重定量程，通过调整使模拟输出4-20mA与外加的压力信号源相吻合，其作用与变送器外壳上的调零(Z)、调量程(R)开关的作用完全相同。

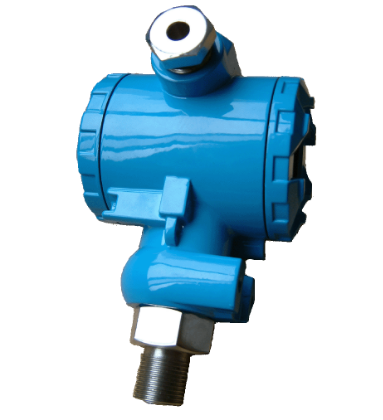

压力变送器从一般意义上往往指压力变送器和差压变送器,主要由测压元件传感器、测量电路和过程连接件等组成。它能将接收的气体、液体等压力信号转变成标准的电流电压信号(4~20madc),以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。一般而言,变送器输入或输出值等于或大于测量上限的现象或操作,称为满量程。压力变送器出现满量程,表示已经测量到了(或超过了)最大量程的压力。如0~100,它的起始点(0)称测量下限也称零点;终点(100)称测量上限,也称满程。量程=测量上限-测量下限。并且,压力变送器不同于普通压力计,它是带模拟量输出的。比如说,一个压力变送器的量程是1mpa,那么它的测量范围也就是0~1mpa。当测得压力为0时输出4ma,测得压力为1mpa时输出20ma(也就是满量程了)。比如,压力变送器的量程是0~1.6mpa,测量满量程就是说压力已经到了(或超过了)1.6mpa,(当然,也有可能低于0mpa)。出现这种情况,一般有两个意思,一是被测压力与平时相比太高了;二是应该更换量程更大的压力变送器了。-->压力变送器从一般意义上往往指压力变送器和差压变送器,主要由测压元件传感器、测量电路和过程连接件等组成。它能将接收的气体、液体等压力信号转变成标准的电流电压信号(4~20madc),以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。一般而言,变送器输入或输出值等于或大于测量上限的现象或操作,称为满量程。压力变送器出现满量程,表示已经测量到了(或超过了)最大量程的压力。如0~100,它的起始点(0)称测量下限也称零点;终点(100)称测量上限,也称满程。量程=测量上限-测量下限。并且,压力变送器不同于普通压力计,它是带模拟量输出的。比如说,一个压力变送器的量程是1mpa,那么它的测量范围也就是0~1mpa。当测得压力为0时输出4ma,测得压力为1mpa时输出20ma(也就是满量程了)。比如,压力变送器的量程是0~1.6mpa,测量满量程就是说压力已经到了(或超过了)1.6mpa,(当然,也有可能低于0mpa)。出现这种情况,一般有两个意思,一是被测压力与平时相比太高了;二是应该更换量程更大的压力变送器了。
