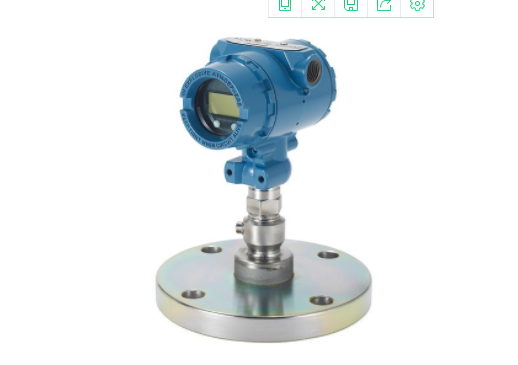

导读： 压力变送器操作步骤及故障处理

一、压力变送器调整的具体操作步骤：

1、模式微调（传感器微调）

主要工作是完成微调和0点调谐，完成微调需要比手持操作菜单发射机精度高三倍：设备设置>诊断和维护->检查低通调整。如果发射机的精度为0.25，则较低的微调值为0.06。

在整个操作过程中，我们只需要遵循由操作员提供的指令，然后将顶部传感器调整到相同的位置，并注意上限不超过发射机的大范围。

2, 0点调谐

首先，发射机连接到大气，手操作器和测量电路连接，然后设备->诊断和维修>测试-传感器微调-0点调谐，并且根据手的指令调整0点。运算符。

应该注意的是，发射机必须在3%点的0点处被罚款。

在微调时，我们必须关闭发射机保护设置，发射机保护设置一般是前面的红色开关，状态为ON，OFF，如保护功能开启，微调不成功。

3、数字调制（输出微调）

在手机菜单，设备设置>诊断和维护>测试>输出修剪器，数字/模式修剪器。控制回路设置为手动模式。然后，根据“连接参考表”，在发射机上连接一个的参考电表，选择正负端之间的连接，并将该装置的输出设置在4mA的末尾，此时发射机的输出为4mA。然后记录引用表的实际值，并在“输入工具值”提示符中输入值。

要注意的是，手持设备的输出与参考表值是否一致。

如果不一致，继续输入参考值并检查它是否与手动输出一致。

如果一致，4MA改变为20mA，并且参考值与手动装置的输出值进行比较，直到它是准确的。后一步是将控制回路设置为自动控制并完成所有操作。

二、压力变送器常见故障处理方法：

（一）、变送器无输出

1:查看变送器电源是否接反；  解决办法:把电源极性接正确
2:测量变送器的供电电源，是否有24V直流电压；  解决办法:必须保证供给变送器的电源电压≥12V（即变送器电源输入端电压≥12V）。如果没有电源，则应检查回路是否断线、检测仪表是否选取错误（输入阻抗应≤250Ω）；等等。
3:如果是带表头的，检查表头是否损坏（可以先将表头的两根线短路，如果短路后正常，则说明是表头损坏）；  解决办法:表头损坏的则需另换表头，
4:将电流表串入24V电源回路中，检查电流是否正常；  解决办法:如果正常则说明变送器正常，此时应检查回路中其他仪表是否正常。
5:电源是否接在变送器电源输入端；  解决办法:把电源线接在电源接线端子上。
（二）、变送器输出≥20mA
1: 变送器电源是否正常  解决办法:如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤（变送器供电电压-12V）/（ 0.02A） Ω
 2:实际压力是否超过压力变送器的所选量程；  解决办法:重新选用适当量程的压力变送器。
3:压力传感器是否损坏，严重的过载有时会损坏隔离膜片。  解决办法:需发回生产厂家进行修理。
 4:接线是否松动；  解决办法:接好线并拧紧
5:电源线接线是否正确  解决办法:电源线应接在相应的接线柱上
（三）、变送器输出≤4mAOutput≤4mA
 1:变送器电源是否正常  解决办法:如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤（变送器供电电压-12V）/（ 0.02A） Ω
 2:实际压力是否超过压力变送器的所选量程；  解决办法:重新选用适当量程的压力变送器  压力传感器是否损坏，严重的过载有时会损坏隔离膜片。  解决办法:需发回生产厂家进行修理。
（四）、压力指示不正确Wrong indication
1: 变送器电源是否正常  解决办法:如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤（变送器供电电压-12V）/（ 0.02A） Ω
2: 参照的压力值是否一定正确解决办法:如果参照压力表的精度低，则需另换精度较高的压力表。
3: 压力指示仪表的量程是否与压力变送器的量程一致  解决办法:压力指示仪表的量程必须与压力变送器
