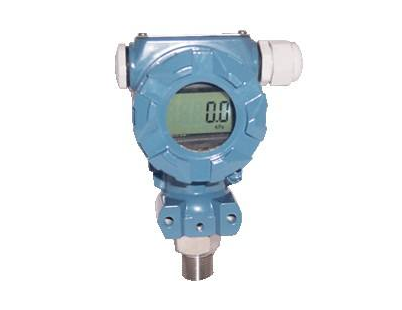

导读：扩散硅压力变送器介绍

 压力变送器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。下面就简单介绍一些常用压力变送器的原理及其应用、压力变送器是用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。

       压力变送器主要有压力变送器和压力变送器，陶瓷压力变送器，应变式压力变送器等。压力变送器根据测压范围可分成一般压力变送器（0.001MPa～35MPa）和微差压变送器（0～1.5kPa），负压变送器三种。

        压力变送器的主要作用把传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号转变成电流（4-20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力采用大气压或真空，作用在δ元（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

        压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节。

扩散硅压力变送器特点

◆ 标准螺纹引压测量方式。
◆ 全不锈钢结构，防护等级。
◆ 测量精度高达0.1级。
◆ 、4~20mA输出可选。
◆ 专业电缆，耐高温、耐腐蚀。

扩散硅压力变送器参数

测量介质：液体或气体（对不锈钢壳体无腐蚀）
量程：0-1MPa
精度等级：0.1%FS、0.5%FS（可选）
稳定性能：±0.05%FS/年；±0.1%FS/年
输出信号：RS485、4~20mA（可选）
过载能力：150%FS
零点温度系数：±0.01%FS/℃
满度温度系数：±0.02%FS/℃
防护等级：
环境温度：-10℃～80℃
存储温度：-40℃～85℃
供电电源：9V～36V DC；
结构材料：外壳：不锈钢1Cr18Ni9Ti        密封圈：
          膜片：不锈钢316L              电缆：φ7.2mm专用电缆

1、压力变送器具有工作可靠、性能稳定等特点；

2、专用V/I集成电路，外围器件少，可靠性高，维护简单、轻松，体积小、重量轻，安装调试极为方便；

3、铝合金压铸外壳，三端隔离，静电喷塑保护层，坚固耐用；

4、4-20mA DC二线制信号传送，抗干扰能力强，传输距离远；

5、LED、LCD、指针三种指示表头，现场读数十分方便。可用于测量粘稠、结晶和腐蚀性介质；

6、高准确度，高稳定性。除进口原装传感器已用激光修正外，对整机在使用温度范围内的综合性温度漂移、非线性进行精细补偿。
