3051双法兰压力变送器

咨询热线: 4000-118-588
立即咨询

同类产品

产品详情

产品概述
3051双法兰压力变送器远传装置是用于防止管道中的介质直接进入变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。3051DP-R智能远传差压变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转换为4～20mA DC信号输出。3051DP-R智能远传差压变送器也可与HART手操器相互通讯，通过它进行设定、监控。

性能规格

（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片）

参考精度	±0.075%校验量程
稳定性	±0.1%URL（6个月）
环境温度影响	零点误差	±0.2%URL/56℃
	总体误差	±（0.2%URL+0.18%校验量程）/56℃
静压影响	零点	在13790kPa下，对于量程4和5为±0.2%URL，其他量程为±0.25%URL（零点误差可在线通过调零修正）
	量程	可修正至±0.25%输出读数/6895kPa
振动影响	在任意轴向上，200Hz下震动影响为±0.5%URL/g
电源影响	＜±0.005%输出量程/伏特
负载影响	没有负载影响，除非电源电压有变化
电磁干扰/射频干扰（EMI/RFI影响）	由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程

功能规格

测量范围	见订购指南
零点与量程	可用本机量程和零点按钮调整或用HART手操器远程调整
零点正、负迁移	零点正迁移时，量程上限必须　≤+URL；零点负迁移时，量程下限必须≥-URL。（校验量程必须大于或等于最小量程）
输出信号	4～20mA DC，用户可选择线性或平方根输出，数字过程变量叠加在4～20mA DC信号上，可共采用HART协议的上位机使用
环境温度极限	不带液晶表头	-40～85℃
	带液晶表头	-20～60℃
过程温度极限	普通硅油高温硅油氟油惰性液	-40～149℃
		15～315℃
		-45～205℃
		-18～177℃
贮存温度极限	不带液晶表头	-46～110℃
	带液晶表头	-40～70℃
环境湿度	0-100%相对湿度
静压与过压极限	变送器任意一侧加0～13.79MPa压力不会引起损坏，在3.45kPa～13.79Mpa的静压范围内工作时符合性能规格要求
容积变化量	＜0.16cm³

安装

电源及负载条件
HART通讯	通讯要求	要求有一个最小250Ω电阻
HART通讯	通讯距离

物理规格

接液部分材质	接液膜片	316L不锈钢、哈氏合金C-276、蒙乃尔或钽（每种型号可选材料参见订购指南）
接液部分材质	膜盒垫圈和过程接头垫圈	氟橡胶等其他材料
非接液部分材质	螺栓	不锈钢
	电子外壳	低铜合金铝，符合NEMA 4X
	表盖O型圈	丁腈橡胶
	铭牌和位号牌	不锈钢
	填充液	硅油或惰性液
连接	参见订购指南确定过程接口

外形结构

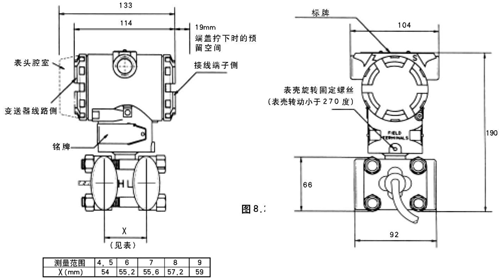

外形图
单位：mm

订购指南

3051DP-R	智能远传差压变送器
	代号	测量范围
	4 5 6 7 8	0-6.2～37.4kPa 0-31～186.8kPa 0-117～690kPa 0-345～2068kPa 0-1170～6890kPa
		代号	输出信号
		E S L	4～20mA 4～20mA，HART协议数字通讯 4～20mA，智能现场可调
			代号	远传装置
				高压侧					低压侧
			1 2 3 4 5	PFW/RTW PFW/RTW EFW EFW EFW					普通引压接头 PFW/RTW 普通引压接头 EFW PFE/RTW
				代号	毛细管长度
				L1 L2 L3 L4 L5	1.5 mm 3.0 mm 4.5 mm 6.0 mm 7.5 mm
					代号	显示表头（可选项）
					M1 M2 M3 M4	线性指示表（0-100%刻度）平方根指示表（0-100%刻度） 3¹/₂位LCD液晶显示表（0-100%线性） 3¹/₂位LCD液晶显示表（可特殊设定）
						代号	安装支架
						B1 B2 B3	管装弯支架（管外径Φ50～Φ60）板装弯支架管装直支架（管外径Φ50～Φ60）
							代号	特殊规格
							S d i	标准型（无防爆）隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6

3051DP-R 4 S 1 L1 M1 B1 s

典型型号

注：1、远传装置选型参见附录一
2、若对产品有特殊要求，本公司可提供定制。

附录一远传装置尺寸与选型

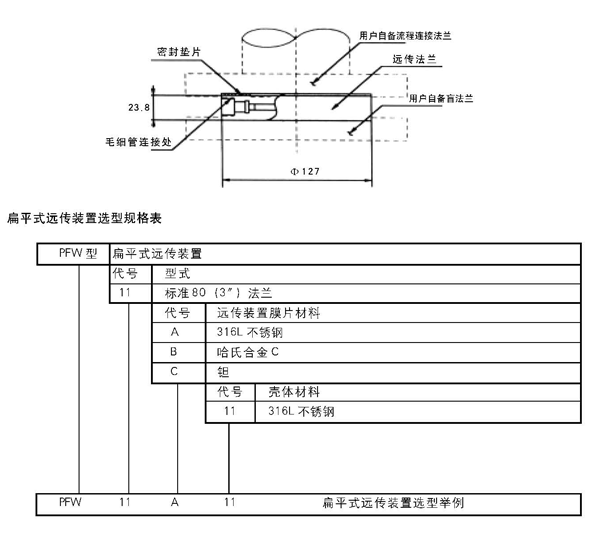

PFW扁平式远传装置

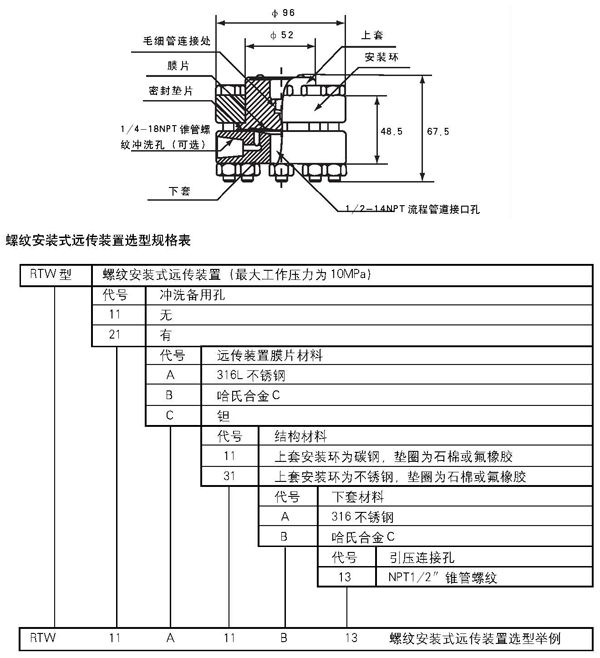

PFW扁平式远传装置

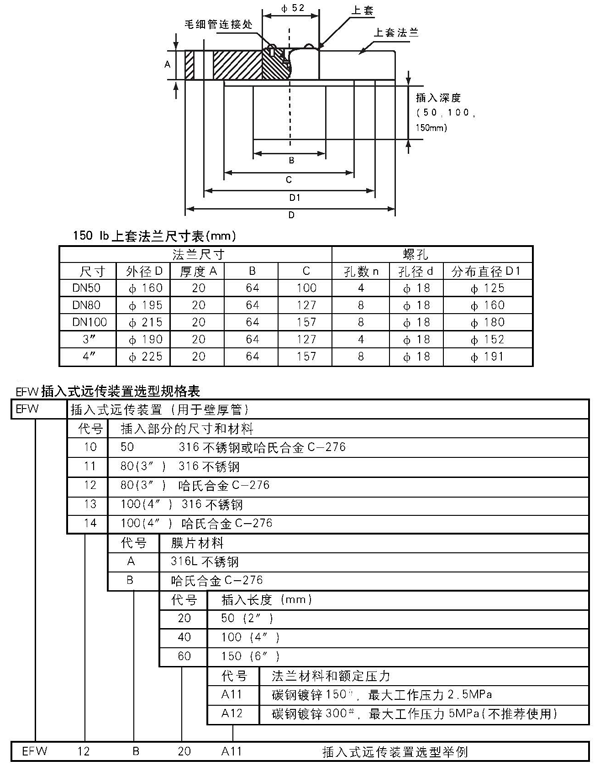

EFW扁平式远传装置
