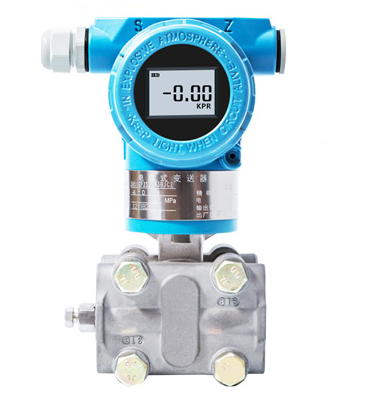

3051差压变送器


产品概述
3051C-DP智能差压变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转换为4～20mA DC信号输出。3051差压变送器也可与HART手操器相互通讯，通过它进行设定、监控。

性能规格

（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片）

参考精度	±0.075%校验量程
稳定性	±0.1%URL（6个月）
环境温度影响	零点误差	±0.2%URL/56℃
	总体误差	±（0.2%URL+0.18%校验量程）/56℃
静压影响	零点	在13790kPa下，对于量程4至8为±0.25%URL，对于量程3为±0.5%URL（零点误差可在线通过调零修正）
	量程	可修正至±0.2%输出读数/6895kPa；对于量程3，可修正至±0.25%输出读数/6895kPa
振动影响	在任意轴向上，200Hz下震动影响为±0.5%URL/g
电源影响	＜±0.5%输出量程/伏特
负载影响	没有负载影响，除非电源电压有变化
电磁干扰/射频干扰（EMI/RFI影响）	由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程
安装位置影响	零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉，量程无影响

功能规格

测量范围	见订购指南
零点与量程	可用本机量程和零点按钮调整或用HART手操器远程调整
零点正、负迁移	零点正迁移时，量程上限必须　≤+URL；零点负迁移时，量程下限必须≥-URL。（校验量程必须大于或等于最小量程）
输出信号	4～20mA DC，用户可选择线性或平方根输出，数字过程变量叠加在4～20mA DC信号上，可共采用HART协议的上位机使用
阻尼时间常数	阻尼时间常数可调，以0.1秒递增，由最小至16.0秒
环境温度极限	不带液晶表头	-40～85℃
	带液晶表头	-30～60℃
过程温度极限	充硅油	-40～104℃
	充惰性液	-18～85℃
贮存温度极限	不带液晶表头	-46～110℃
	带液晶表头	-40～70℃
环境湿度	0-100%相对湿度
静压与过压极限	变送器任意一侧加0～13.79MPa压力不会引起损坏，在3.45kPa～13.79Mpa的静压范围内工作时符合性能规格要求
容积变化量	＜0.16cm³

安装

物理规格

接液部分材质	接液膜片	316L不锈钢、哈氏合金C-276、蒙乃尔或钽（每种型号可选材料参见订购指南）
	容室法兰和过程接头	316L不锈钢、哈氏合金C或蒙乃尔（每种型号可选材料参见订购指南）
	膜盒垫圈和过程接头垫圈	氟橡胶等其他材料
	排液/排气阀	316L不锈钢、哈氏合金C或蒙乃尔（每种型号可选材料参见订购指南）
非接液部分材质	螺栓	不锈钢
	电子外壳	低铜合金铝，符合NEMA 4X
	表盖O型圈	丁腈橡胶
	铭牌和位号牌	不锈钢
	填充液	硅油或惰性液
连接	参见订购指南确定过程接口

外形结构

外形图
单位：mm

订购指南

3051C-DP	智能差压变送器
	代号	测量范围
	3 4 5 6 7 8	0-1.3～7.5kPa 0-6.2～37.4kPa 0-31～186.8kPa 0-117～690kPa 0-345～2068kPa 0-1170～6890kPa
		代号	输出信号
		E S L	4～20mA 4～20mA，HART协议数字通讯 4～20mA，智能现场可调
			代号	接液部分材质
				法兰接头			排气/排液阀				膜片
			22 23 24 25 56	316不锈钢 316不锈钢 316不锈钢 316不锈钢哈氏合金C			316不锈钢 316不锈钢 316不锈钢 316不锈钢哈氏合金C-276				316不锈钢哈氏合金C-276 蒙乃尔钽哈氏合金C-276
				代号	显示表头（可选项）
				M1 M2 M3 M4	线性指示表（0-100%刻度）平方根指示表（0-100%刻度） 3¹/₂位LCD液晶显示表（0-100%线性） 3¹/₂位LCD液晶显示表（可特殊设定）
					代号	安装支架
					B1 B2 B3	管装弯支架（管外径Φ50～Φ60）板装弯支架管装直支架（管外径Φ50～Φ60）
						代号		过程法兰
						D D1 D2		后面排液/排气侧面排液/排气，顶部侧面排液/排气，底部
								代号	法兰接头
								J N C12	带M20×1.5外螺纹的“丁形”接头带1/2-14NPT內锥管螺纹的“腰形”接头带1/2-14NPT引压过渡接头及后部焊接不锈钢引压管
									代号	防爆等级
									s d i	标准型（无防爆）隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6

3051C-DP 4 S 22 M1 B1 D1 J s

典型型号

注：若对产品有特殊要求，本公司可提供定制。
