3051压力变送器如何安装

文章出处:人气:4发表时间:2019-2-27 21:53:18



3051压力变送器如何安装

3051压力变送器安装方法:

1、在3051压力变送器安装的时候,根据正确的连接线图来连接起3051压力变送器的各个部件。
2、连接好3051压力变送器之后,需要对3051压力变送器进行计量检定,这样的目的可以避免以3051压力变送器在运输途中的摇摆晃动而让测量值不准确。
3、安装3051压力变送器的时候垂直水平面才可以进行安装;
4、3051压力变送器的测定点与3051压力变送器的安装处保持在同一水平面上。
5、安装跟测定好3051压力变送器后,在选择选购好的减振装置及固定装置,这两个装置不能少。
6、3051压力变送器安装到这一步,确定还固定工作后,再安装弯管装置,拐弯装置是为了保障保证3051压力变送器不会受到高温的影响。
7、之后检测3051压力变送器的密封性,不能出现泄漏现象。
8、这时候在3051压力变送器上引出电缆,安装完成,进行使用。
3051压力变送器安装注意事项:
1、3051压力变送器的安装的地方尽可能选择在水平少弯曲的地方。
2、3051压力变送器的商标上都有厂家标定的安装垂直角度,可以参考。
3、3051压力变送器进行螺纹连接的时候,加入安装的是5bar以上的3051压力变送器,螺丝的拧紧力矩应小于70N.m,不要导致拧力过大,螺丝坏掉。
4、选购的3051压力变送器要合适,需要在真空场合和高温场合下使用,购买时候需要留意。
工作原理
工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP表压变送器,大气压如同施加在传感膜片的低压侧一样)。AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。
3051压力变送器接口处理
对于输出0~20mA的变送器,在电路设计上我们只需选择合适的降压电阻,在A/D转换器输入接口直接将电阻上的0-5V或0-10V电压转换为数字信号即可,电路调试及数据处理都比较简单。但劣势是无法判别变送器的损坏,无法辨别变送器输出开路和短路。
对于输出4~20mA的变送器,电路调试及数据处理上都比较烦琐。但这种变送器能够在变送器线路不通时,短路时或损坏时通过能否检测到正常范围内的电流(正常时最小值也有4mA),来判断电路是否出现故障,变送器是否损坏,因此得到更为广泛普遍的使用。

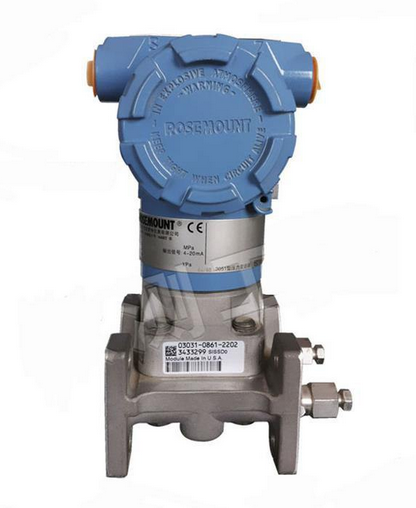

进口3051变送器简介

美国艾默生旗下的(Rosemont)罗斯蒙特变送器为压力测量技术创建了一个新的标准。罗斯蒙特3051CG压力变送器是罗斯蒙特变送器里的智能压力变送器。罗斯蒙特3051压力变送器具有无可比拟的操作性能、灵活的CoPlanarTM平台,而且可以升级。新型罗斯蒙特3051变送器的性能指标保证了在不同工况下的精度和稳定性。
  罗斯蒙特3051变送器工作原理
  工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP表压变送器,大气压如同施加在传感膜片的低压侧一样)。低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。可以通过罗斯蒙特475手操器对其进行现场和远程通讯。
  罗斯蒙特3051差压变送器的应用
  新型罗斯蒙特3051CD差压变送器的性能指标保证在不同工况下的精度和稳定性。灵活可变的CoPlanarTM平台设计不但为您目前的应用需求提供最佳方案,同时通过PlantWeb工厂管控网和现场总线技术也完全能满足您将来的技术要求。罗斯蒙特3051CD差压变送器小巧而质轻的共面设计,具有最佳性能,对现场的库存要求最低,是进口压力变送器中的典范。3051差压变送器采用301/305/306阀组,可节约安装费用20%以上。因为罗斯蒙特公司可将Rosemount变送器/阀组在工厂一体化安装。
  美国Rosemount(罗斯蒙特)3051压力变送器,工业领域中最佳的压力测量产品。目前在世界上有四个工厂提供原装3051变送器,向中国供货的为北京远东罗斯蒙特有限公司和新加坡罗斯蒙特私人有限公司。其中1151原装产品只有北京远东罗斯蒙特有限公司提供。任何其它公司号称的都是不被罗斯蒙特公司认可的
