什么是负压变送器

文章出处:人气:1发表时间:2019-2-28 20:19:26

什么是负压变送器:

大气压的压力一般是100kPa,如果把大气压当作参照物(即大气压为零点),那么真空的压力是-100kPa,所以,现在的真空压力变送器或者说负压压力变送器的量程一般都是-100kPa。

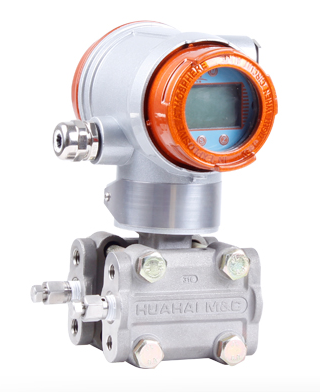

什么是负压变送器


压变对空气是0kpa是对普通压力表来说的,普通压力表对空气显示为零。而你的压变的量程是我估计是-30KPA~0,这时的零是-30KPA,满量程是0KPA。所以停车时,显示100%,输出20MA 4ma对应的是-30kpa,常压下对应20ma。查一下零点对应的是多少kpa。 ”变送器EJA430A,量程是0-30KPA,负压表抽真空“,通过你的描述及应用的实际情况应该指的是绝对压力0~30KPa,绝对压力0kPa就是绝对真空,此时与1标准大气压相比换算成表压=-101.325KPa,停车状态=大气压,换算成绝对压力=101.325KPa(一般为97.xkPa,你可以查一下当地的大气压),反正是远远超过了30kPa(绝对压力),所以变送器输出为最大。你的变送器是绝压型的,而你理解的压力是表压(与大气压相比较),问题就在于此,我们单位LF炉上就是用的你说的那种。
补充1:绝对压力0~30KPa换算成表压约为(-101.325 ~ -71.3250)KPa(这是在海平面上,每个地方的大气压因海拔高度不同而不同,但内陆地区不会很大)。(-101.325 ~ -71.3250)KPa即你的变送器表压量程,-101.325KPa(表压)为变送器的零点,对应4mA; -71.3250KPa(表压)为变送器的满量程,对应20mA;停车时表压为0KPa,远远大于 -71.3250KPa(表压),所以变送器超量程上限。
补充2:我以上举例用的(-101.325 ~ -71.3250)KPa指的是理想状态,各地的大气压因海拔高度不同而不同,所以括号中的数值在各地都不尽相同,请勿因此争论或挑剔。
补充3:表压=绝对压力-当地大气压
补充4:EJA430A有绝压型的(一般情况下用的很少)、表压型的(用的较多),你可以看一下变送器名牌上规格型号中的完整字符,再对照一下说明书中的型谱就清楚了,如果没有说明书我可以给你发PDF格式的说明书。


负压变送器是一款新型压力变送器,(表压)测量最小压力0.6KPa。(可迁移为器),关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,具有设计原理先进、品种规格齐全、安装使用简便等特点。负压变送器外观上完全融合了罗斯蒙特3051与横河EJA的结构优点,也可直接替换传统的1151、CECC系列,有很强的通用性和替代能力。除设计小巧精致外,同时具有HART现场总线协议的智能化功能。超级的测量性能,用于压力、差压、液位、流量测量,广泛应用于各种工业自控环境,涉及石油管道、水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道送风、锅炉负压等众多行业



二、工作原理

当介质的压力直接作用在传感器的膜片上,使膜片产生与介质压力成正比的微位移,使传感器的电阻发生变化,和用电子线路检测这一变化,并转换输出一个对应于这个压力的标准信号。



三、性能参数

使用对象:液体、气体和蒸汽。

数字精度:± 0.2%

稳定性:0.075% 60个月

量程比:100:1

测量速率:0.2S

小型化(2.4kg)全不锈钢法兰,易于安装

过程连接与其它产品兼容,实现测量

标准4-20mA,带有基于HART协议的数字信号,远程操控

支持向现场总线与基于现场控制的技术的升级

标准4-20mA,带有基于HART协议的数字信号,远程操控

支持向现场总线与基于现场控制的技术的升级。

超级的测量性能,替代进口的微差压压力变送器,用于压力、差压、液位、流量测量,测量介质:气体 蒸汽 液体
