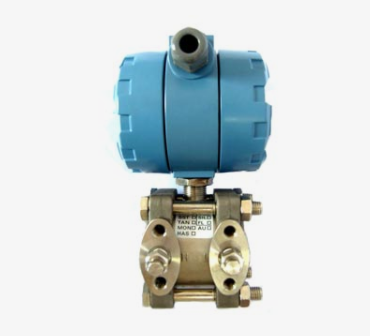

1151压力变送器

被测介质的两种压力通入高、低两，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ元件内的填充液传到预张紧的测量两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构有下列特点

    　1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜

　　2.采用二线制工作方式

　　3.敏感元件采用固体化结构，小型坚固，抗振能力强

　　4.主要部件可与1151同类产品进行互换，

　　5.关键零部件、电子元件及接插件均采用国际上高质量产品。本系列产品可靠性好，质量稳定，故障率少。

　　6.正迁移可达500%，负迁移可达600%(最小量程时)

　　7.阻尼可调

参数：

迁移特性：最大正迁移量500%;最大负迁移量600%

注：①负迁移量的绝对值，不大于一个工程大气压。

    ②迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。

    ③差压流量变送器迁移会破坏开方特性，故不能进行迁移。

    ④绝对压力变送器不能进行负迁移。

阻 尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。

启动时间：<2秒，不需预热

工作环境：环境温度 -29～93℃（模拟放大器）

-29～75℃（数字/智能放大器）

-29～65℃（带显示表头）

环境湿度0～95%

防护特性：防护能力 ip65

防爆类型：隔爆型exd ii bt4-6

本安型exia ii ct5

静压影响：dp类零位误差：对于14mpa，±0.1%最大量程限值或±0.25%最大量程限值（量程代号为3），在管道压力下通过调零给予校正。

hp类零位误差：±0.5%最大量程限值，对于32mpa在管道压力下通过调零给予校正。

电磁辐射影响：0.05%最大量程值，接受辐射频率27～500mhz，试验场强3v/m。

指示表(%)：电流表标尺长44.5mm精度±2%

液晶数显精度±0.2%

振动影响：任何方向200hz振动时，±0.05%/g。

安装位置：膜片未垂直安装，可能产生小于0.24kpa的零点误差，但可通过调零来消除。
