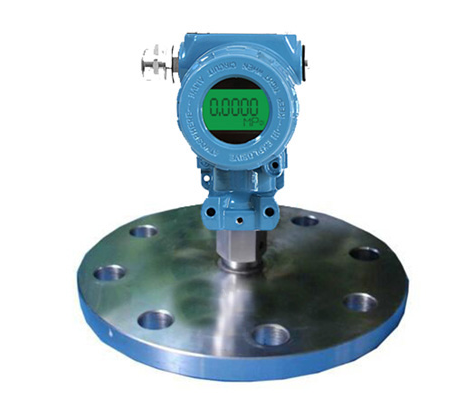

隔膜压力变送器
  • 隔膜压力变送器

隔膜压力变送器

同类产品

  • 产品详情
产品概述
        隔膜压力变送器采用平面膜直接感受压力信号,以扩散硅压力芯体作为敏感元件,用符合标准的硅油或橄榄油为压力传递介质。测量端采用316L不锈钢材料,特殊焊接处理的齐平隔离膜片。结构紧凑、耐腐蚀,抗震动、宽范围温度补偿。隔膜压力变送器因螺纹端面受力膜片外露直接感受压力,可防止结垢,不卫生及粘稠压力堵塞等问题,特别适用于医疗、食品行业有卫生要求的,粘稠流体压力和液位测量,解决了结垢,堵塞,清洁卫生等问题。广泛应用于食品、医药、酿酒等卫生型行业及测量介质可能结垢场合的压力测试。

产品特点
1、压力接口采用316L平膜片结构
2、卫生型,防结垢
3、具有短路保护和反极性保护
4、可测量绝压、表压和密封参考压力
5、良好地密封性,能长期稳定工作
6、带换热片设计,高温介质应用性能优异

7、多种输出信号可选择,可按客户要求定制

隔膜压力变送器

性能参数
量程范围 0~20kPa…25MPa
压力类型 表压、绝压、密封压
供电电源 24V、12V
输出信号 4~20mA、1~5V、0~5V
工作温度 -20℃~85℃
介质温度 -40℃~85℃、-40℃~150℃
储存温度 -40℃~125℃
零点温漂 ±1.5%FS(@-20℃~85℃)
灵敏度温漂 ±1.5%FS(@-20℃~85℃)
过载压力 150%FS
机械振动 20g(20~5000HZ)
冲击 100g(11ms)
综合精度 0.5级
绝 缘 100MΩ/250VDC
响应时间 ≤1ms(上升到90%FS)
长期稳定性 ±0.2%FS/年
防护等级 IP65
防爆等级 本安防爆ExiaⅡCT6
材质 外壳不锈钢;隔离膜片316L
介质兼容 与隔离膜片兼容的液体与气体
适用范围
        医药卫生、食品、酿酒、乳品、饮料等粘稠易堵塞卫生要求高方便清洗的场合;环保化工涂料、聚氨酯设备、油漆检测系统…

外形尺寸及接线方式
介质温度
-40℃~85℃
(无散热片)
尺寸图
单位:mm
J1:2088壳体 J5:赫斯曼
2088常温外形图赫斯曼常温外形图
介质温度
-40℃~150℃
(3片散热片)
尺寸图
单位:mm
J1:2088壳体 J5:赫斯曼
2088高温外形图赫斯曼高温外形图
接线方式 电流输出2088接线c 红线:电源+
绿线:电流输出
电压输出2088接线v 红线:电源+
蓝线:共地
黄线:电压输出
