单晶硅智能压力变送器
  • 单晶硅智能压力变送器

单晶硅智能压力变送器

同类产品

  • 产品详情


单晶硅压力/差压变送器(Monocrystalline Silicon Pressure Transmitter) 用于测量液体、气体或蒸汽的液位、密度、压力,然后将其转变成4-20mA HART电流信号输出,也可与BST9900、HART375或BST Modem相互通信,通过他们进行参数设定、过程控制

应用场合

    液体、气体和蒸汽测量

量程

量程比

    zui大20:1

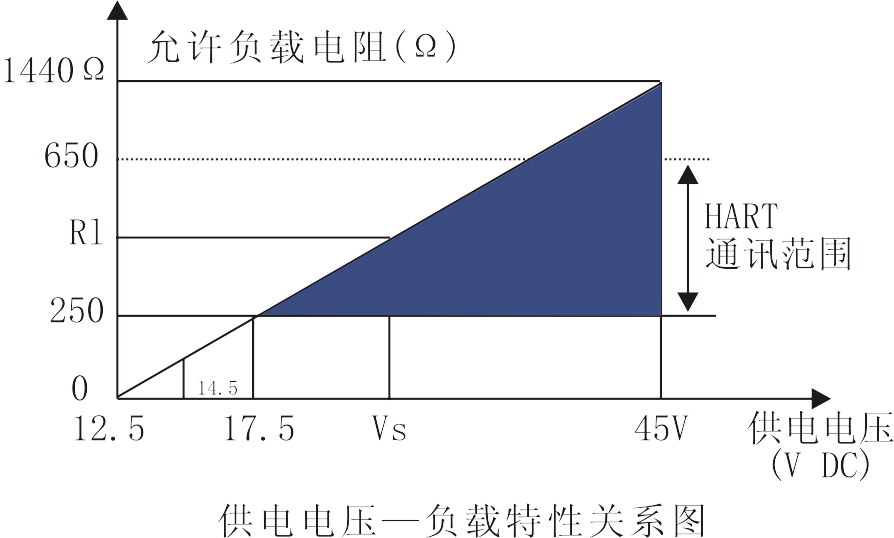

负载极限

电源

    要求外部电源供电。变送器不带负载时工作电压14.5-36V。



零点的正、负迁移

    零点可在大气压与量程上限之间或OKPa与量程上限之间进行迁移,且校验量程应大于或等于zui小量程,量程上限值不得大于URL(量程上限)。



时间响应

    时间常数:200毫秒

    延迟时间:<0.1秒

    刷新速率:20次/秒(zui小)



温度极限

过程

    硅油传感器:-40℃至121℃

    惰性液传感器:-30℃至121℃



环境

   -20℃~+70℃(普通)
   -40℃~+85℃(zui高)



贮存

    -46℃至110℃

    -40℃至85℃(液晶表头)



湿度极限

    0-100%相对湿度



启动时间

    输出代码

     2秒,无需预热



故障方式

    输出代码

    如自诊断出传感器或微处理器故障,变送器则驱动输出一个高或低的报警信号以提醒用户。报警输出值取决于变送器的工厂组态方式

    线性输出:3.8<I<20.8

C4:I=20.8mA 故障高

CN:I=3.8mA 故障低



性能指标

(零基量程,参考条件,硅油充液,316不锈钢隔离膜片)



参考精度

0.065%FS(标准提供选项),包括线性,迟滞性和重复性影响

0.75%FS(20MPa以上)
0.04%FS(高精度选项,10MPa以下)



阻尼时间

   可根据现场实际情况设置时间常数,推荐1S



环境温度影响

    每56℃的总体影响

    0.3%URL+0.3%量程

温度漂移

    ≤0.065%FS/10℃



长期稳定性

    ≤0.15%FS/5年



振动影响

小于0.065%URL,振动测试条件:峰一峰值4mm(5-15Hz)

加速度2g(15-150Hz),及1g(150-2000Hz)



电源影响

    <0.01%量程/伏
