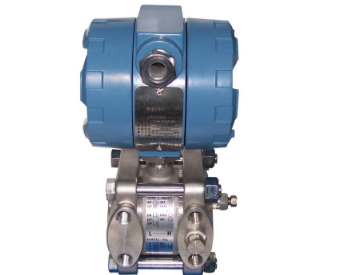

3051压力变送器在我国各行业均有使用，总结安装调试3051压力变送器的经验分享给大家，通过安装变送器、 设置跳线、 接线通电、 参数设置和量程调整五个步骤搞定3051变送器安装与调试。

3051压力变送器的技术文档中对安全操作做出规定，需要大家在施工中严格遵循规范，

1、爆炸可能会导致死亡或者重伤：

变送器在爆炸性环境下安装必须符合地方、国家和国际的相关标准、规范以及准则。请查阅 3051产品参考手册的防爆章节(Approvals section)所列与安全安装相关的限定条款。

 当在爆炸性气体环境下连接HART手操器之前，应确保回路中仪表的安装符合本质安全或非易燃现场接线的准则。

 通电时，不得在爆炸性/易燃性环境下拆卸变送器表盖。

2、触电会导致死亡或者重伤：

 应避免与引线或接线端子相接触。引线上可能存在的高压会引起触电。本产品关键零部件是膜头，请注意在安装及使用过程中不要损伤。

步骤 1：安装3051压力变送器

①不要直接在压力变送器电子外壳上施加转矩。为了避免外壳损坏，只可以在六角形的过程接头上施加转矩。

压力变送器测量液体压力时安装要求                                          压力变送器测量气体压力时的安装要求

①将分流接头安装于管道侧面。                                                 ①将分流接头安装于管道的侧面或顶部。

②将3051压力变送器安装在分流接头的侧面或底部。    ②将3051压力变送器安装在分流接头水平位置或顶部。

   压力变送器测量蒸汽压力时的安装要求

①将分流接头安装于管道侧面。

②将3051压力变送器安装在分流接头的侧面或底部。

③将引压管内充满冷却水。

 表压压力变送器的方向

低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。此压力口的通道位于外壳和压力传感器之间，在变送器上360度环绕。 (见图 1.) 保持通道的畅通, 包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅.表压压力变送器低压侧的压力口

步骤 2：设定跳线

如果没有安装报警(alarm)或写保护(securit)的跳线，变送器会按照默认的方式进行工作，即报警设定在high，写保护设定在off。

①如果变送器已经安装，确保回路的安全，然后关闭电源。

②拆下与接线端子相对一侧的表盖。注意：不要带电在爆炸性气体环境下拆卸变送器。

③重新设置跳线。不要接触导线和接线端子。跳线在变送器的位置以及ON和OFF的位置参见图2。

④重新安装变送器的表盖。为了符合防爆的要求，表盖必须拧到底。

步骤 3：3051压力变送器接线通电

按照下列步骤进行接线：

①拆下标记“FIELD TERMINALS”电子外壳。

②将正极导线接到 “PWR/COMM+” 接线端子上，负极导线接到 “–”接线端子上。注意不得将带电信号线与测试端子(test)相连，因通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得最佳的测量效果。为了保证正确通讯，应使用24AWG或更高的电缆线，但是不要超过5000英尺(1500米)。

③用导管塞将变送器壳体上未使用的导管接口密封。

④如果可以，安装接线时使用一个滴水环管。使滴水环管的底部低于导管连接口和变送器壳体。

⑤重新拧上表盖图3为3051G变送器供电及与HART手操器通讯的接线图。

电源

直流电源的波动应该小于2%。总的负载电阻等于信号线电阻，显示仪表、指示仪以及相关部件的负载电阻的总和。应注意，若使用本质安全栅，则安全栅的电阻必须计入其中。回路最大电阻=43.5(电源电压–10.5)

步骤 4: 参数设置

有记号(√) 标记的为基本的设置参数。作为配置和启动过程的一部分，这些参数必须设定。

步骤 5:：量程调整

零点修正

零点修正是用来补偿安装位置影响的单点调节方式。如果零点的偏移量不超过实际零点的3%，按照下述“使用HART手操器”的指导进行操作；如果超过3%，按照下述“使用变送器的零点调节按钮”的指导进行操作。

1、安装前仔细阅读产品仿单，准确接线，留意产品不得发生接线错误。

2、变送器应安装在透风、干燥、无蚀、阴凉及温度变化较小之处。如露天安装应加防护罩，避免阳光直照和雨淋，以避免产品机能降低或泛起故障。

3、严禁随意摔打、冲击、拆卸、强力夹持或用尖利的用具捅引压孔或金属膜片。

4、留意保护产品引出电缆，电缆线接头处务必密封，以免进水或潮气影响整机机能及寿命，变送后端子引线要保证和大气良好导通。

5、安装时应在3051压力变送器和介质之间加载压力截止阀，以便检验和防止取压口堵塞而影响丈量精度，在压力波动范围大的场合还应加装压力缓冲装置。

6、丈量蒸汽或其它高温介质时，留意不要使3051压力变送器的工作温度超限，必要时，加引压管或其它冷却装置连接。

7、丈量液体介质时，在加压前一定要用截止阀排净管道内的空气，防止因为压缩空气所产生的高压导传感器过载。

8、禁止超指标过载，超指标过载造成的敏感膜损坏不在三包范围。

9、隔爆型变送器在危险场所使用时，变送器的壳盖必需拧紧，为确保使用安全，应严格遵守安全规程，绝对不答应在通电时打开变送器壳盖。

10、本质安全型变送器必需配用安全栅才能在有爆炸性混合物的危险场所使用。安全栅应符合GB3836.4-2000《爆炸性气体环境用电气设别第4部门本质安全型》的划定，并经有关防爆部分进行防爆实验并取得防爆合格证。
