3051压力变送器如何和手操器接线

文章出处:人气:4发表时间:2019-2-27 22:29:03

3051压力变送器如何和手操器接线

3051压力变送器如何和手操器接线

3051压力变送器如何和手操器接线

附:怎样使用HART375手操器对罗斯蒙特3051压力变送器进行组态?
罗斯蒙特3051系列压力变送器采用HART协议进行通讯,该协议使用了工业标准Bell202频移调制(FSK)技术。在模拟输出上叠加高频信号可以进行远程通讯。罗斯蒙特采用该技术,能在不影响回路完整性的的情况下,实现同时通讯和输出。如何使用HART协议对3051型压力变送器进行组态,能保证测量仪表设备稳定准确运行。

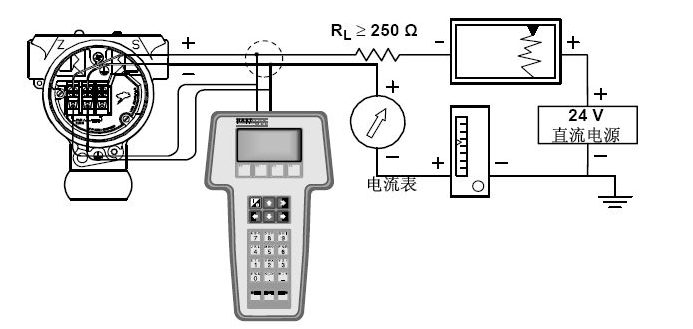

3051C 或其它压力变送器与HART375手操器的接线现场可接在表的电源端子处,控制室可接在信号端子处。回路电阻应保证在250~1000Ω 的范围内。
打开电源开关,等待HART375进入主菜单画面,此界面有五个选项栏,分别为:HART应用、现场总线应用、手操器设置、与PC通讯和写字板。

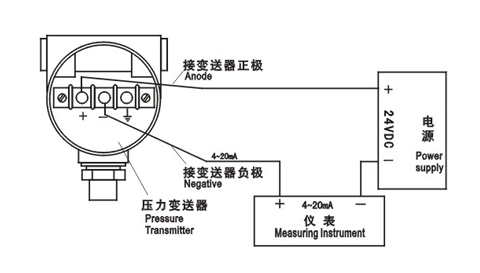

这款3051变送器采用采用两线制接法,即电源线与信号是同一条线,4~20mA信号,如果不远传只需接24V电压+,-,如果需要远传需要组成回路,比如24V+接压力表+,压力表-接4~20mA+,4~20mA-接24V-就可以
