压力变送器的结构和组成

文章出处:人气:5发表时间:2019-2-27 22:59:56

压力变送器的结构和组成

压力变送器的结构和组成

压力变送器工作原理:变送器内有一隔离膜片,压力(差压)信号的变化经变送器内含的一种灌充液(硅油与惰性液)通过隔离膜片转换为电容的变化传送至压力传感膜头,压力传感膜头将输入的电容信号直接转换成可供电子板模块处理的数字信号,再经电子线路处置转化为二线制4~20mA .DC模拟量输出。
结构和组成:主要部件为传感器模块和电子元件外壳。

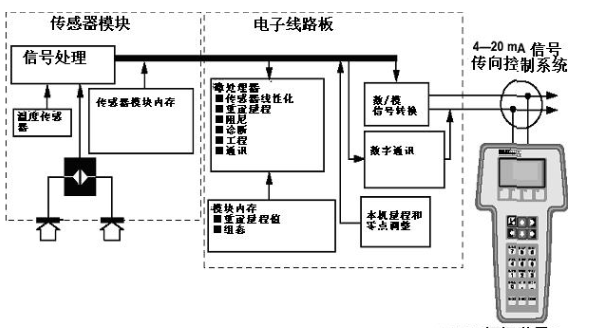

传感器模块包括充油传感器系统(隔离膜、充油系统和传感器)以及传感器电子元件。传感器电子元件安装在传感器模块内并包括一温度传感器(电阻式测试检测器)、储存模块和电容/数字信号转换器(C/D 转换器)。来自传感器模块的电子信号被传输到电子元件外壳中的输出电子元件。电子元件外壳包括输出电子线路板(微处理器、储存模块、数字/模拟信号转换器或 D/A 转换器)、本机零点及量程按钮和端子块。
因为3051C型变送器设计压力适用于隔离膜,当油偏离中心膜时,改变电容信号。然后该电容信号在C/D转换器中被转换成数字信号。随后微处理器从电阻式温度检测器和C/D转换器中获取信号并计算出正确的变送器输出。随后,该信号被送到D/A转换器,D/A转换器将信号转换回模拟信号并在4-20mA输出上叠加HART信号。
3051系列差压变送器工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP表压变送器,大气压如同施加在传感膜片的低压侧一样)。传感膜片的zui大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。3051系列差压变送器传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

压力变送器的结构和组成

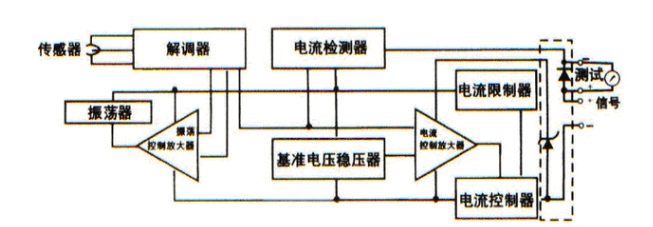

2088压阻式变送器采用压阻式敏感芯体,体积小巧,灵敏度高,稳定性好,其特点主要体现在其敏感芯体上。顾名思义,压阻式变送器其原理是敏感芯体受压后产生电阻变化,再通过放大电路将电阻的变化转换为标准信号输出。当压力直接作用在测量膜片的表面,使膜片产生微小的形变,测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号,然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号或者1-5V电压信号。由于测量膜片采用标准话集成电路,内部包含线性及温度补偿电路,所以可以做到高精度和高稳定性,变送电路采用专用的两线制芯片,可以保证输出两线制4-20mA电流信号。
